CPU200CN系列的PLC都有哪些通讯方式?

发布时间:2024-03-31 16:48:27 作者:超级管理员 点击:473 【 字体:

PLCS7-200CN系列PLC采用了内部集成的PPI接口(RS485特性),可以组成PPI网络、MPI网络和以自由通讯口方式组成的网络。下面就分别阐述一下。 1、组成PPI网络。采用波特率9.6kbit/s,19.2kbit/s和187

      S7-200CN系列PLC采用了内部集成的PPI接口(RS485特性),可以组成PPI网络、MPI网络和以自由通讯口方式组成的网络。下面就分别阐述一下。

      1、组成PPI网络。采用波特率9.6kbit/s,19.2kbit/s和187.5kbit/s。PPI通讯协议是S7-200 CN系列 PLC普遍使用的。一根普通的两芯屏蔽双绞电缆即可实现网络连接。不用配置模块或软件,用两条语句NETR和NETW即可实现简单的数据传递,同之前文章提到的一样,也是采用令牌传递方式(不清楚的可翻看我其它文章),并由PLC CPU200CN、面板或上位机(插MPI卡)组成的站点可多达31个(且在无中继器参与的情况下);

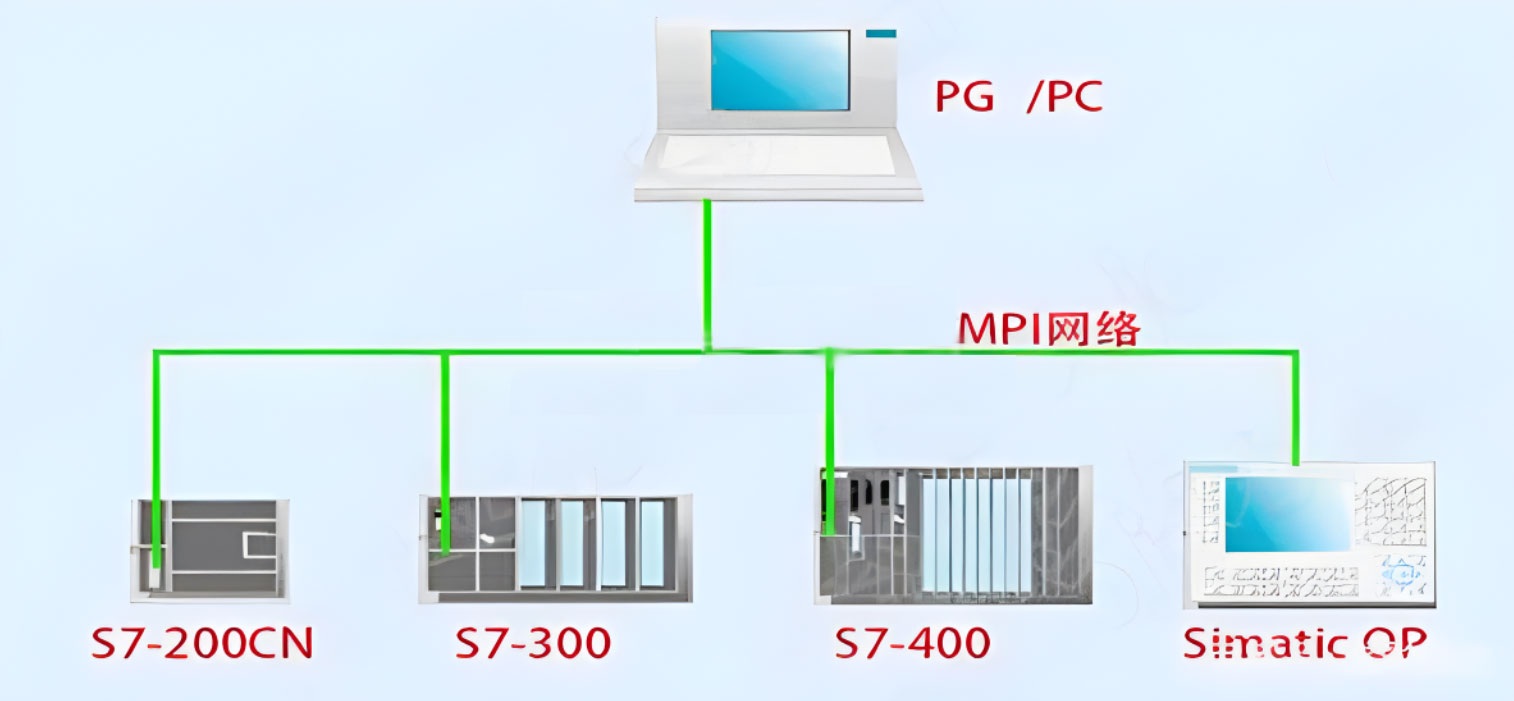

      2、组成PLC MPI网络。采用波特率19.2k/187.5kbit/s作为从站就可与S7-300/S7-400CPU进行通讯,作为从站的时候PLC200CN CPU之间不能通讯;

PLC编程

   3、以自由通讯口方式组网。采用的波特率最高为38.4kbit/s(可调整),可以自定义如ASCII这样的通讯协议,可以与任何具有串口的设备通讯如调制解调器(Modem)、PC上位机、变频器、条形码阅读机、打印机等等;

    4、组成PROFIBUS-DP网络。比如PLC CPU224CN、222CN、224XP CN、226CN都可以组网。这个网络传输速率还是可以的,最高传输速率能达到12Mbit/s。当然了,这个需要增加一下EM277扩展模块(此内容不清楚可翻看我之前的文章)。

    上面就是PLCs7-CPU200CN系列可选择的网络通讯方式,作为这个系列的CPU是不是很强大呢?欢迎关注,共同交流进步!
