PLC中CPU模式选择开关含义都是什么?

发布时间:2024-04-10 18:32:01 作者:超级管理员 点击:823 【 字体:

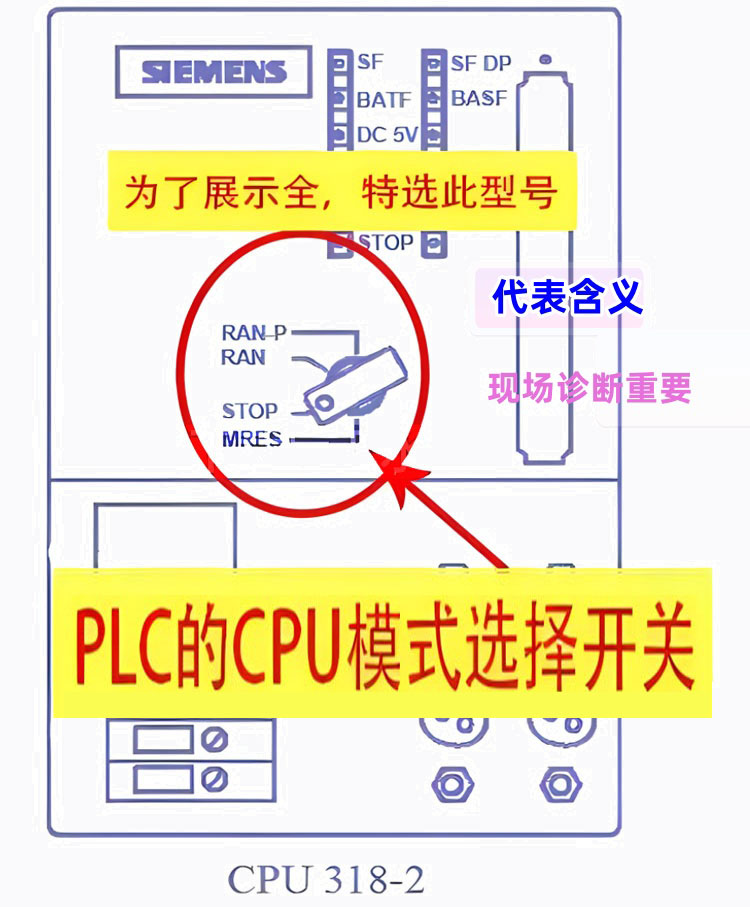

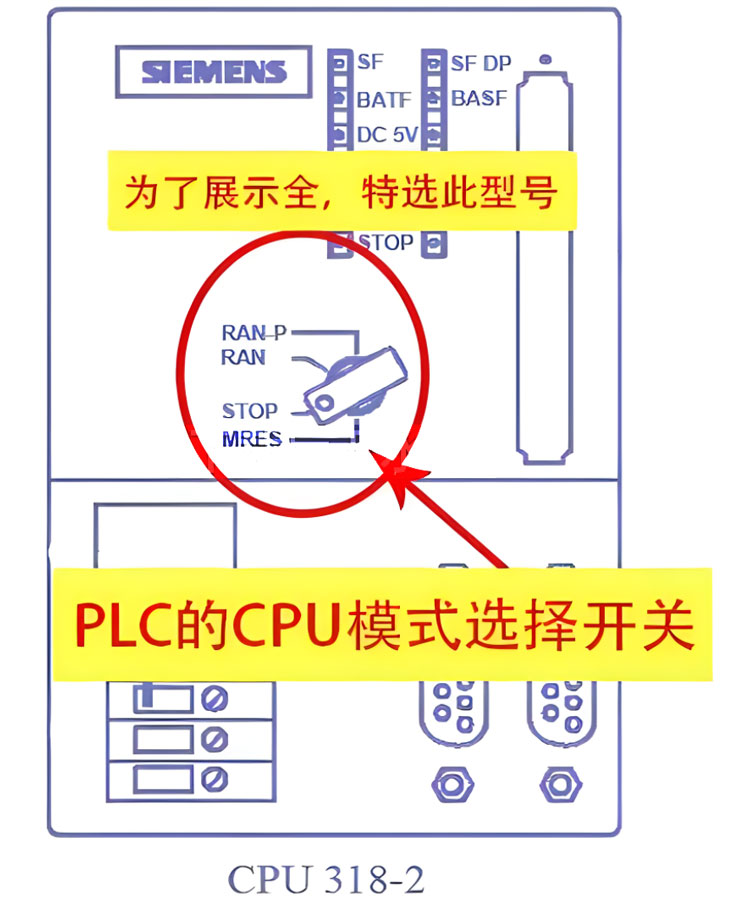

PLC中CPU面板上的模式选择开关都有哪些呢?这里例举一个展示功能全一点的CPU318-2的面板:

模式选择开关


如上图所示,下面逐一展开解释:

1、RUN-P位置:属于运行编程位置,运行时候还可以读出和修改程序,改变运行方式;

2、RUN位置:PLC的cpu执行并读取程序,但不能修改;

3、STOP位置:不执行用户程序,但可以读取和修改程序;

4、MRES位置:清除存储器。不能保持,将模式选择开关从STOP状态拧到MRES位置时可复位存储器,使CPU回到初始状态。

复位存储器的具体操作步骤:通电后从stop位置拧到MRES位置,“stop”LED熄灭1s,亮1s,再熄灭1s后保持亮的状态,此时放开开关让它回到“stop”位置,然后再次回到“MRES”,“stop”LED以2Hz的频率闪动至少3s,此时表示正在执行复位,最后“STOP”LED一直常亮状态。

PLC所使用的存储器类型有:RAM(随机存储器)、ROM,快闪存储器-Flash RPROM和EEPROM。

当我们掌握了PLC的上面这些模式选择开关的功能后,才能知道如何正确使用它。愿这些介绍能为你解决一定的问题哦!可关注私聊我哦!
