五种常用PLC定时器梳理之断开延时定时器Off-Delay Timer(五)

发布时间:2024-04-10 18:26:09 作者:超级管理员 点击:826 【 字体:

承接前四篇,这篇主要内容讲解断开延时定时器Off-Delay Timer。

1、整体工作原理

当输入端信号为1时,计时器开始输出,当输入信号由1变为0时计时器按设定值开始计时,计时时间到停止输出;任意时间段内复位停止输出。

在梯形图编程中的样子:

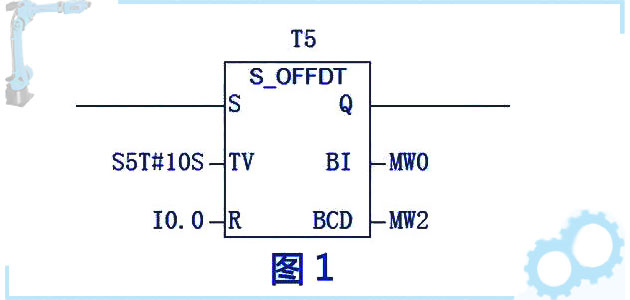

断开延时定时器Off-Delay Timer

上图中S端就是信号输入端;TV端是预置值输入端,就是你想要设置的定时时间哦,这里设置了10s;R端是复位端;BI和BCD端是输出显示当前时间值的,显示数值类型不同,BI是不带时间基准的十六进制格式,BCD是S5T#格式。

2、PLC编程举例和时序图说明

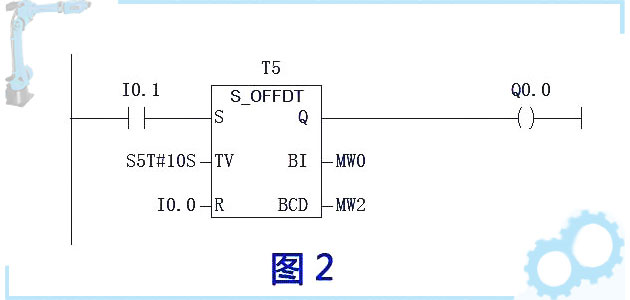

PLC编程举例

上图中I0.1为启动按钮常开触点,用来控制信号中断,当被按下的时候常开变常闭,计时器输出端开始有信号输出(如下图3所示)。当输入端由1变为0时:计时器按设定值开始计时,计时时间到停止输出。I0.1输入信号停止后,Q端继续输出不停止直到计时时间到Q端停止输出如下图4所示。当I0.1复位按钮随时被按下的时候,定时器输出端随时转变为0,信号输出停止(如下图5所示)。

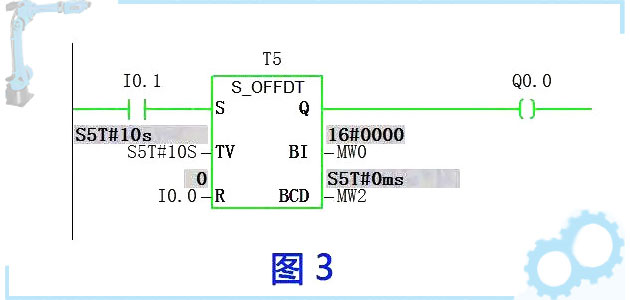

输入信号为1时候开始输出

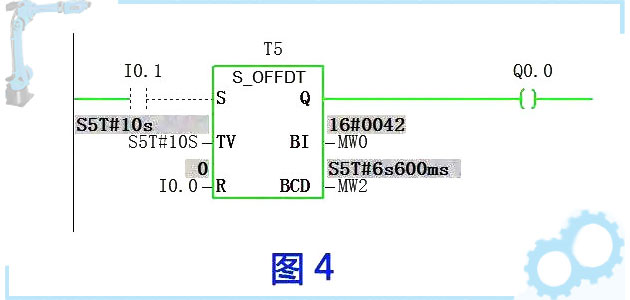

输入信号断开输出继续(在设定时间内)

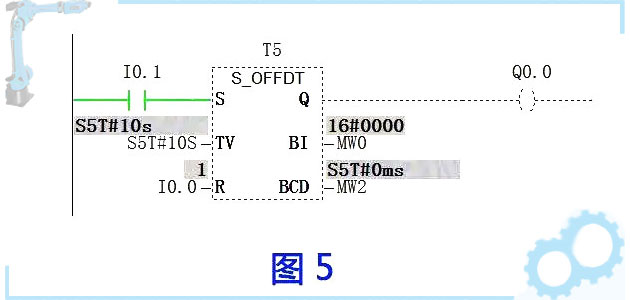

复位后停止输出

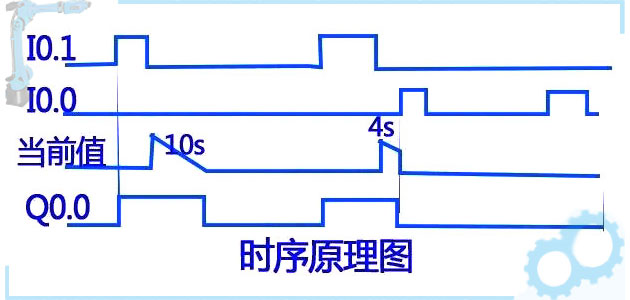

动作时序图

上面的为对应时序原理图。为了帮朋友们加深印象,这里同样给大家留了个小问题思考哦:启动按钮松开,定时器走到一半(5s)时,当再次按下启动按钮松开后,定时器是从头(10s)开始计时呢,还是从一半(5s)开始计时?

有想系统学习PLC编程的朋友们请关注私聊我哦!谢谢!
