       工作中无论是200系列的PLC编程还是300系列的PLC编程，所涉及的范围一般都是CPU内部的数据变化，或者是各个模块之间的通讯，那么两个不同系列PLC的CPU之间是如何通讯的呢？

要弄清这个问题，需要先对PROFIBUS-DP通讯有一点了解哦。又该如何理解PROFIBUS-DP通讯呢？首先它是一种开放式的现场总线，符合欧标和国际标准。过去一直使用双绞屏蔽电缆、光缆或者混合配置方式安装，把各个节点连接起来构成一个网络系统。主动节点通过令牌传输来接受访问网络，从动节点则通过模块的轮询来分配。从而使得这个网络就被定义为主从通讯的性质了。

       这样s7-200PLC就可以通过支持PROFIBUS-DP通讯的GSD文件和S7-300之间通讯了。具体操作方法如下：

      1、先在s7-300plc中进行硬件组态。如下图1左侧所示。

      2、将GSD文件组态到PLC 300CPU的PROFIBUS DP网络中。

      先进行网络设置：双击下图中的 CPU，在弹出的窗口中找到属性进行对应的参数设置后建立新的DP网络。

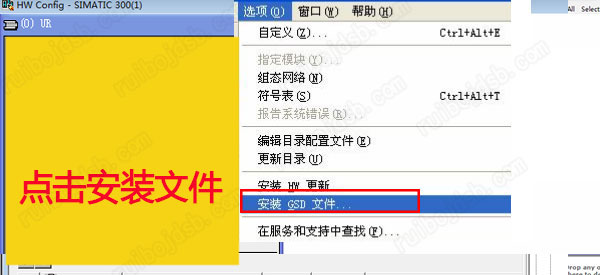

      再安装GSD 文件（如下图）。

  安装好后，PLC 300CPU与200CPU之间通讯的重要一步：在右侧的选择列表中找到EM277从站并将它连接到DP总线之中。如下图所示。

       3、双击上图中的EM277从站，在弹出的窗口中设置好对应存储区（PLC200中是V区对应300PLC中是M区），这些存储区用来PLC-200与PLC-300之间数据发送和接收。然后就可以分别在PLC-CPU200和PLC-CPU300中编写接收和传送的调试程序执行数据传输了。

      注意PLC实际操作中EM277上拨位开关的位置要与S7-300组态中的地址一致哦。以上就是整个过程。关注我给你绝对的干货分享！
