承接前三篇，这篇主要内容讲解保持型接通延时定时器Retentive on-delay timer。

1、整体工作原理

当输入端信号为1时，计时器开始按设定值计时，计时时间到输出端为1，持续输出直到复位端为1时停止（期间即使输入信号转为0也不影响此输出）；任意时间段内复位停止输出。

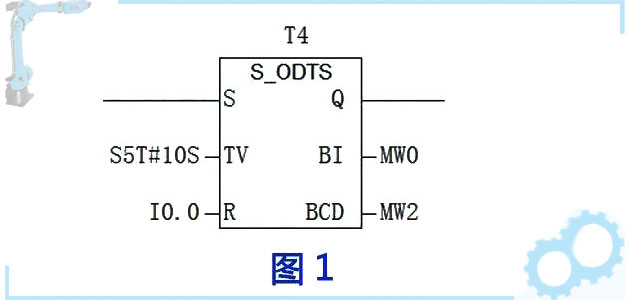

在梯形图编程中的样子:

保持接通型计时器

上图中S端就是信号输入端；TV端是预置值输入端，就是你想要设置的定时时间哦，这里设置了10s；R端是复位端；BI和BCD端是输出显示当前时间值的，显示数值类型不同，BI是不带时间基准的十六进制格式，BCD是S5T#格式。

2、PLC编程举例和时序图说明

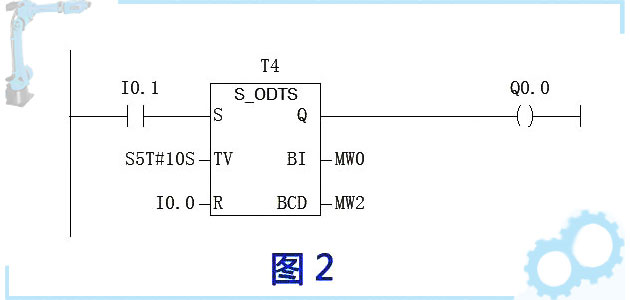

编程举例

上图中I0.1为启动按钮，用来控制信号中断，当被按下的时候10s计时开始计时如下图3所示，计时时间到才有信号输出（Q0.0得到信号），I0.1输入信号停止Q端继续输出不停止直到复位端I0.0为1时停止输出如下图4所示。当I0.1复位按钮被按下的时候，定时器输出端转变为0，信号输出停止（如下图5所示）。

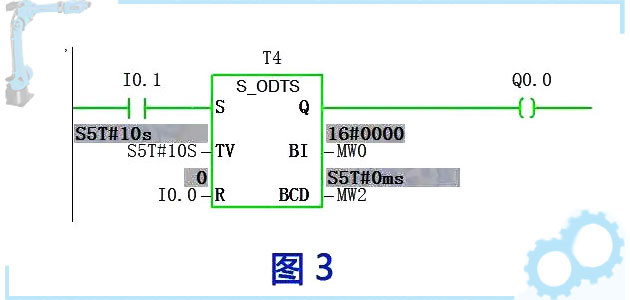

计时时间到有信号输出

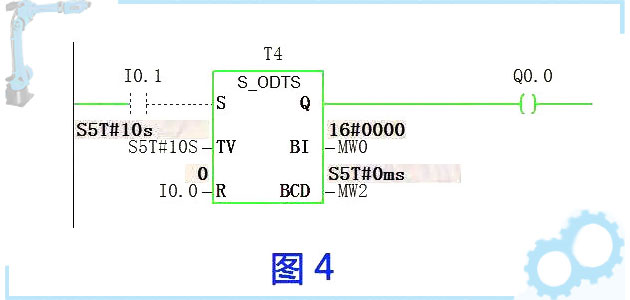

无输入信号，输出保持

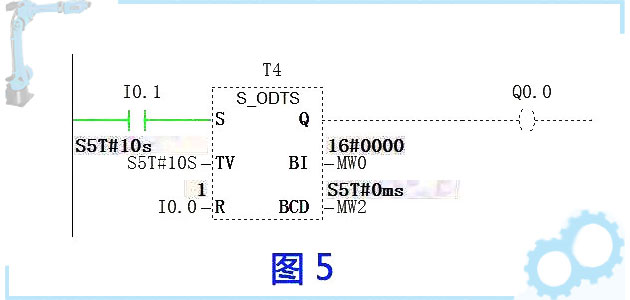

复位后，输出停止

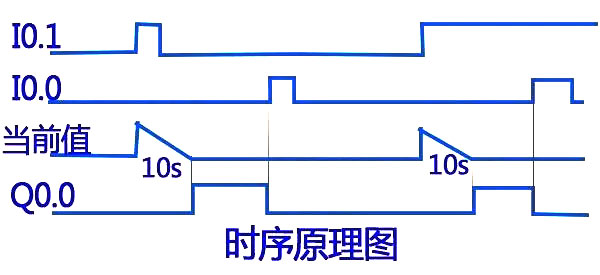

上面的为对应时序原理图。为了帮朋友们加深印象，这里同样给大家留了个小问题思考哦：启动按钮松开，定时器走到一半（5s）时，当再次按下启动按钮的时候，定时器是从头（10s）开始计时呢，还是从一半（5s）开始计时？
