PLC如何通过CPU的故障指示灯来判断故障?
发布时间:2024-04-09 15:28:16 作者:超级管理员 点击:1056 【 字体:大 中 小 】
在我们编好 PLC程序 调试的时候(尤其在后期的维修维护中),往往对于一个错误的发生处理无从下手,尤其当CPU面板上有 故障指示灯 异常时候不知道怎么处理,有时候还会动用很多人
在我们编好PLC程序调试的时候(尤其在后期的维修维护中),往往对于一个错误的发生处理无从下手,尤其当CPU面板上有故障指示灯异常时候不知道怎么处理,有时候还会动用很多人员。掌握了PLC的CPU故障指示灯相关知识后,面对这些异常显示时能做到既不慌乱还能通过异常显示来处理故障。

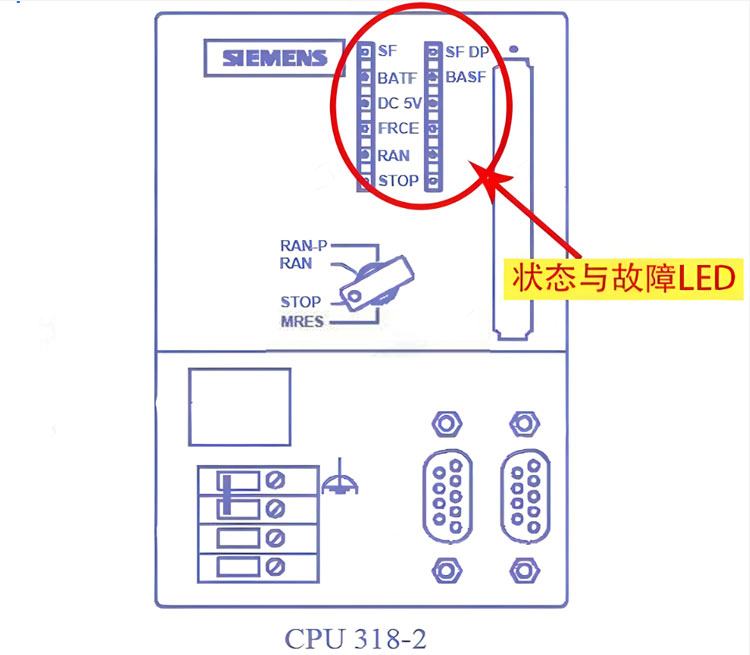

那么PLC的CPU故障指示灯都有哪些呢?不同型号CPU的指示灯数量也不同,这里给朋友们拿一个比较全的来举例—CPU318-2的面板如下图:
上图中对应的指示灯及故障含义如下:
1、SF-系统出错故障显示为红色:当PLC的硬件故障或软件错误时候亮起;
2、BATF-电池故障显示为红色:当电池电压低或者没有电池时候亮起;
3、DC 5V-+5V电源正常指示为绿色:5V电源正常时亮起;
4、FRCE-强制执行显示为黄色:至少有一个I/O被强制时候亮起;
5、RUN-正常运行时为绿色:CPU处于RUN状态时亮起;重新启动时以2Hz的频率闪亮; HOLD(单步)状态时候以0.5Hz的频率闪亮;
6、STOP-停止方式停止时为黄色:CPU处于STOP、HOLD状态时候常亮;
7、BUSF-总线错误时显示为红色:熄灭状态时表示所有组态的从站均可以寻址,常亮时候表示 总线硬件故障/DP接口故障/多DP主站模式的传输速率不一致,闪烁时候表示一个或多个从站故障,至少一个已分配的从站无法寻址。
附加其它CPU的故障LED含义:
8、INTF-当红色显示时表示内部故障,比如程序运行超时;
9、EXTF-当红色显示时表示外部故障,比如电源或者模块问题;
10、CRST-当黄色显示时候表示完全复位(冷启动)。
相信经过上面对PLC 318-2CPU面板和相关其它CPU面板的一番介绍后,朋友们会有一个全面的了解,对您的工作会有一定的帮助。喜欢关注私聊我哦,谢谢!
