五种PLC定时器梳理之脉冲定时器Pulse Timer(一)
发布时间:2024-04-10 15:58:30 作者:超级管理员 点击:731 【 字体:大 中 小 】
定时器是PLC编程中常用到的指令,可是有时候我们却经常弄混淆它们的功能,导致后续的程序调试或者维修工作带来困扰。一朋友曾因为没有弄清这个定时器导致生产损失,从而在客户领导和同事面前尴尬的事情还历历在目。为了避免朋友们重蹈覆辙,接下来5篇文章将给大家梳理清楚常用的这5种PLC定时器的功能和使用。
这篇文章和大家讲一下脉冲定时器Pulse Timer。
1、 整体工作原理
有信号(能流/RLO,为了方便新手朋友理解,之后统称为信号)输入时就有输出,当预置时间走完后断开;断电后也断开。
2、在梯形图编程中的样子:

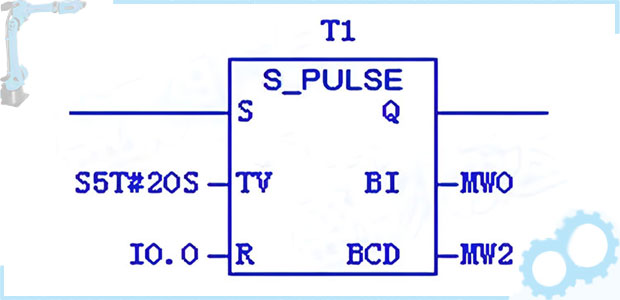

梯形图中脉冲定时器Pulse Timer
上图中S端就是信号输入端;TV端是预置值输入端,就是你想要设置的定时时间哦,这里设置了20s;R端是复位端;BI和BCD端是输出显示当前时间值的,显示数值类型不同,BI是不带时间基准的十六进制格式,BCD是S5T#格式。
3、 PLC编程举例和时序图说明

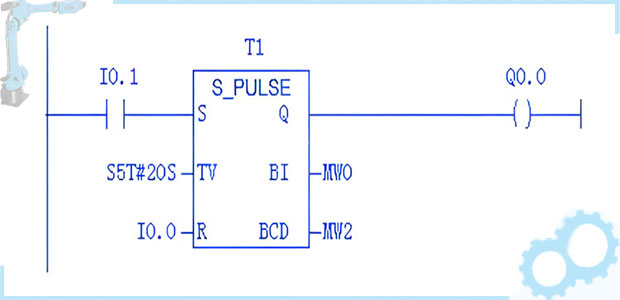

脉冲定时器编程举例
上图中I0.1为启动按钮,控制信号中断,当按下的时候20s计时开始如下图4所示,同时有信号输出(Q0.0得到信号);当按钮松开的时候,停止输出,Q0.0没有信号如下图5所示。当I0.1为复位按钮按钮(当按下的时候,定时器输出端为0,停止信号输出)如下图6所示。

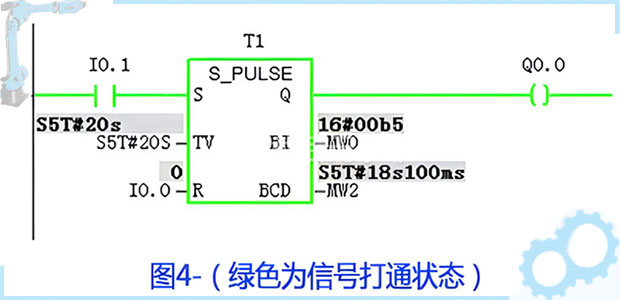

启动按钮按下时候,输出端Q为1

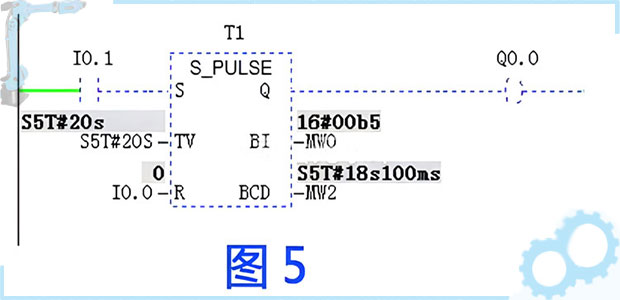

输入端S为0时,输出端Q也为0

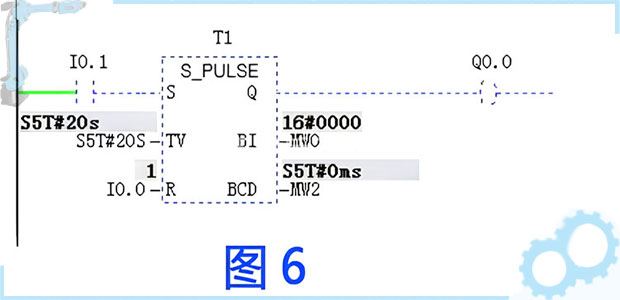

复位按钮I0.0按下时候,定时器归0(BCD)

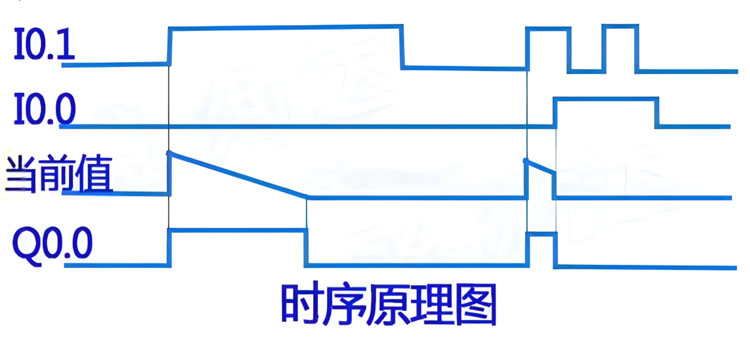

PLC时序原理图
上面的为对应的它们的时序原理图。为了帮朋友们加深印象,这里我给大家留了两个小问题思考哦:当PLC计时器走到一半的时候松开启动按钮i0.1,定时器是否停止输出呢?定时器走到一半(10s)时停止,当再次有启动信号的时候,定时器是从头(20s)开始计时呢,还是从一半(10s)开始计时?
有想系统学习PLC的朋友们请关注私聊我哦!谢谢!
