如何查看机器中他人的PLC程序并复制到电脑?

发布时间:2024-03-31 17:18:19 作者:超级管理员 点击:528 【 字体:

作为设备管理人员,有时候我们想参考分析一下别人的PLC程序结构,或者备份一下设备PLC程序,把PLC程序从设备里下载到本地电脑,防止以后设备出现各种各样的问题。比如一个维修维护团队中,有人夜班维修想走捷径就修改了PLC程序,但是水平有限修改的不对,此时若是记不住修改的地方就麻烦了。所以这个备份复制PLC程序就很重要了。把PLC程序上传到我们自己的电脑后就可以随时的查看分析了。(如果简单查看一下可以运用编程软件中的在线查看监控功能。下面和大家重点分享硬件CPU中PLC程序的复制备份知识。)。

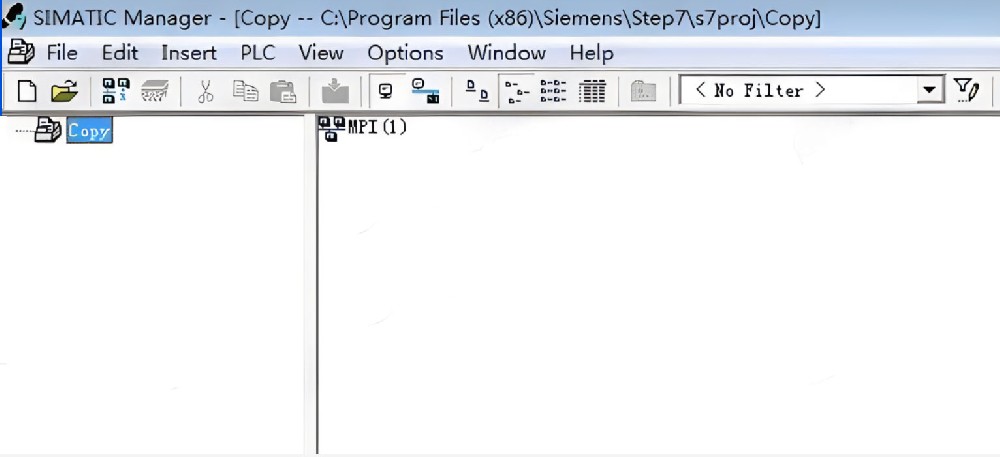

      首先在自己电脑中打开对应的PLC程序编程软件,如果是西门子PLC的就打开西门子对应编程软件,如果是三菱PLC就打开对应三菱PLC对应的软件。这里以西门子PLC S7-300为例。打开后建立新的空白项目如下图1:

PLC编程

      然后用带有对应USB/MPI(其它类型CPU可选对应的PPI或CP卡等)适配器的通讯电缆连接好电脑和PLC的cpu接口(不清楚通讯的可关注我翻看其它文章内容);之后点击PLC编程软件中选项菜单-设置PG/PC接口,配置好接口的通讯数据参数;

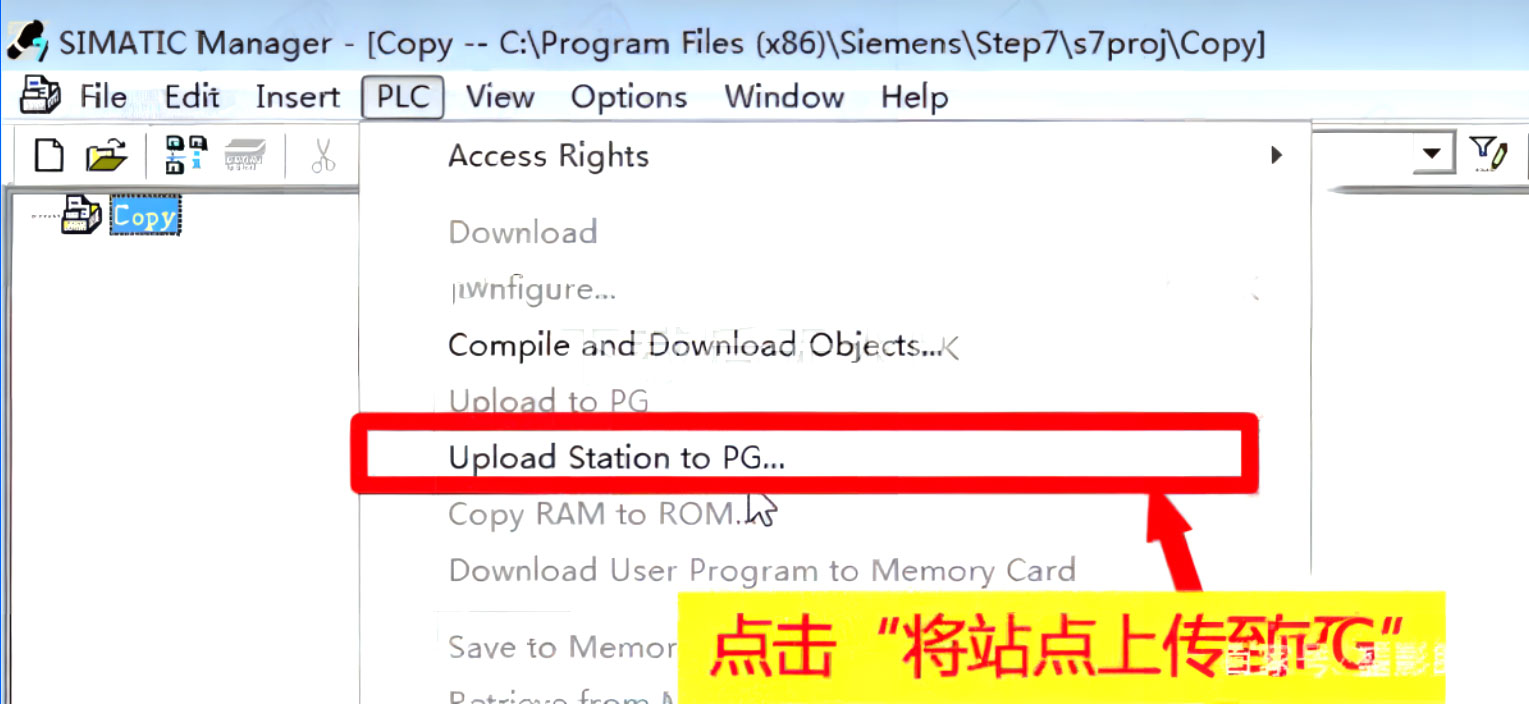

再找到菜单栏并点选PLC-将站点上传到PG如下图2:
 PLC编程

       接着依次点选显示按钮(显示可选择节点地址)--选中要上传程序的PLC cpu--确定。这样就能将程序上传到自己的电脑中了。

PLC编程

      上传PLC程序需要朋友们注意的是如果程序有加密的就不能上传了,上传上来的PLC程序不带有注释和符号表。我们可以参考这个上传的PLC程序结构(如硬件组态等),还可以进行设备的故障诊断哦,

你学会了吗?关注我,给您实在的干货分享!
