PLC对应的触摸屏界面如何编辑呢?

发布时间:2024-04-09 12:24:24 作者:超级管理员 点击:427 【 字体:

市场上对应 PLC编程 匹配的 触摸屏 种类有很多,这里仅拿主流的西门子触摸屏举例一下,其实触摸屏界面的搭建并不是我们想象的那么难。 首先打开触摸屏软件,这里用SIMATIC WinCC flexible

       市场上对应PLC编程匹配的触摸屏种类有很多,这里仅拿主流的西门子触摸屏举例一下,其实触摸屏界面的搭建并不是我们想象的那么难。

       首先打开触摸屏软件,这里用“SIMATIC WinCC flexible 2008”这款软件为例,打开后界面就是下面的样子了:

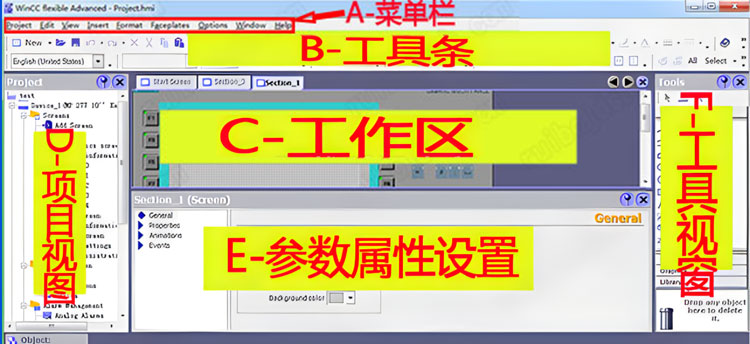

 如上图所示,我们可以将这个触摸屏界面分成6个区域:

A、菜单栏:用于保存、显示等的众多操作设置;

B、工具条:方便快捷的操作按钮,比如对工作区的放大缩小等;

C、工作区:用于屏幕界面的结构搭建等;

D、项目视图:所建立的项目都以目录树的形式展示;

E、参数区域:主要用于对工作区域内元件进行属性参数等的设置;

F-工具视窗:构成界面视图的元件所在区。

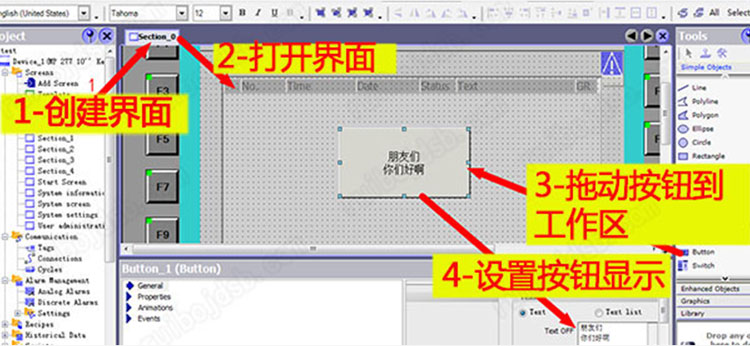

这样说朋友们可能不太理解,下面和大家综合举个例子,如下图:


       如上图所示,我们可以在左侧项目区域创建触摸屏的一个分屏界面,我们整天玩手机,我想这个不难理解。然后在右侧的工具视窗直接拖动一个按钮到工作区,然后我们还可以在下面的属性参数区域对这个按钮的显示文字等进行编辑。

      经过上面的讲解,朋友们感觉是不是很简单呢?不用PLC指令编程的,按钮直接拖动即可哦,是不是和想象的不同呢?可关注私聊我,带给您更多的干货分享哦
