承接前两篇，这篇主要内容讲解接通延时定时器On-Delay Timer。

1、整体工作原理

当输入端信号为1时，计时器开始按设定值计时，计时时间到输出端为1，持续输出直到输入信号转为0时停止；复位时停止输出。

在梯形图编程中的样子:

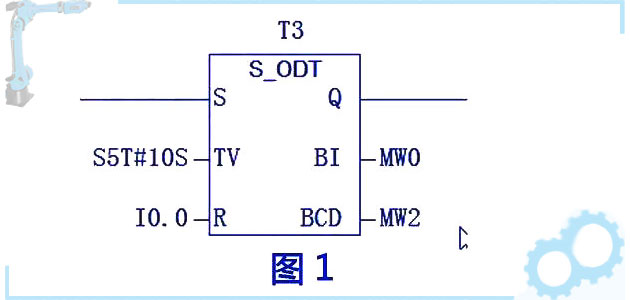

接通延时定时器On-Delay Timer

上图中S端就是信号输入端；TV端是预置值输入端，就是你想要设置的定时时间哦，这里设置了10s；R端是复位端；BI和BCD端是输出显示当前时间值的，显示数值类型不同，BI是不带时间基准的十六进制格式，BCD是S5T#格式。

2、PLC编程举例和时序图说明

在PLC编程之中的应用

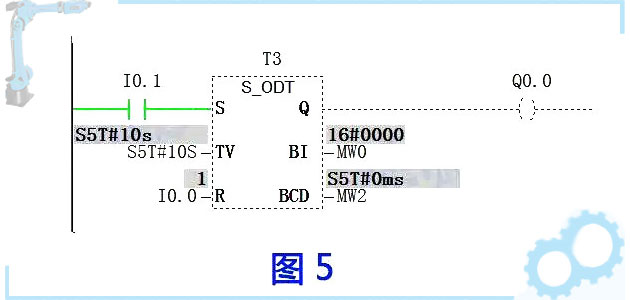

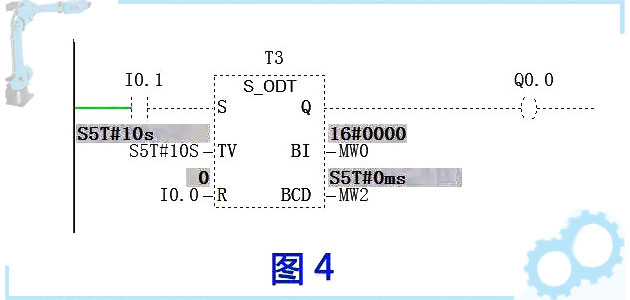

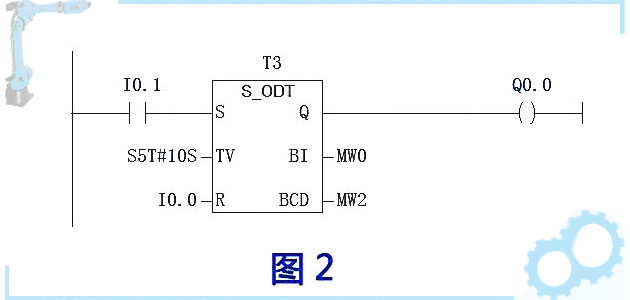

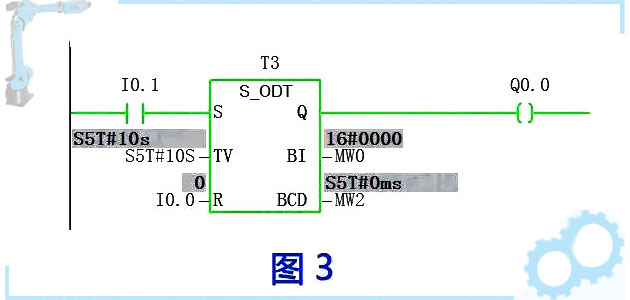

上图中I0.1为启动按钮，用来控制信号中断，当被按下的时候10s计时开始计时如下图3所示，计时时间到才有信号输出（Q0.0得到信号），I0.1输入信号停止Q端输出也停止；无论在10s之内还是之外，只要输入端由1变为0，都不再继续输出如下图4所示。当I0.1复位按钮（当按下的时候，定时器输出端为0，信号输出停止）如下图5所示。

计时时间到输出为1

输入端无信号时停止输出

当复位时停止输出

PLC对应动作时序图

上面的为对应时序原理图。为了帮朋友们加深印象，这里同样给大家留了个小问题思考哦：启动按钮松开，定时器走到一半（5s）时，当再次按下启动按钮的时候，定时器是从头（10s）开始计时呢，还是从一半（5s）开始计时？
